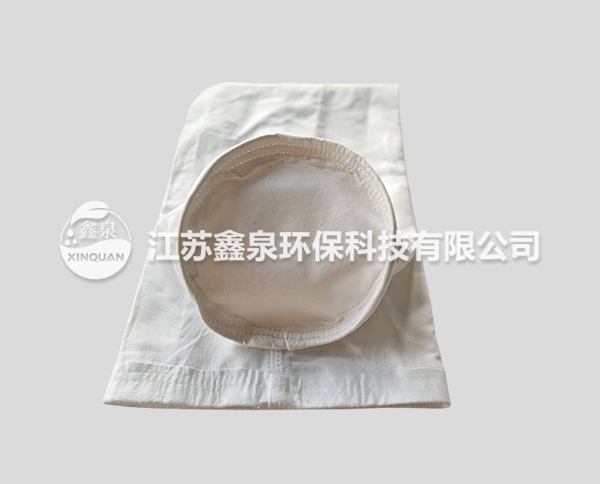

ptfe布袋的设计标准及要求

一、材料标准

1. PTFE 纤维规格

• 克重：通常为 300-800g/m²，根据过滤精度调整（如超细粉尘需≥500g/m²）。

• 厚度：0.8-2.0mm，兼顾透气性与过滤效率。

• 耐温性：连续工作温度≤260℃，瞬时峰值≤300℃（需提供 DSC 热分析报告）。

2. 复合增强层

• 基布材料：涤纶、玻纤或芳纶（如 Nomex），用于提升机械强度。

• 复合工艺：PTFE 膜与基布通过热压或化学粘合，剥离强度≥5N/cm（ASTM D3359）。

二、结构设计要求

1. 过滤精度

• 标称精度：0.1-10μm（需通过多分散气溶胶测试，如 NaCl 气溶胶穿透率≤0.01%）。

• 梯度结构：外层粗滤（5-10μm）、中层精滤（1-5μm）、内层支撑。

2. 袋体尺寸

• 直径：φ120-φ300mm，长度：2-8m（需适配除尘器花板间距）。

• 顶部设计：圆顶或椭圆顶，避免积灰；底部收口采用双层包边。

3. 缝制工艺

• 缝线材料：PTFE 或 PPS 纤维，线迹密度≥8 针 /cm。

• 接缝强度：拉伸强度≥基布的 80%，防腐蚀涂层覆盖接缝。

三、性能指标

1. 过滤效率

• 颗粒物捕集效率≥99.99%（测试标准：GB/T 6719-2014）。

• 压降控制：初始压降≤150Pa，运行压降≤1200Pa（风量 1m³/min）。

2. 化学耐受性

• 耐酸碱性：pH 1-14 环境下无溶胀或降解（提供浸泡试验报告）。

• 抗氧化性：耐受 Cl₂、NOx 等腐蚀性气体（需通过气体渗透测试）。

3. 机械性能

• 断裂强度：经向≥2500N/5cm，纬向≥2000N/5cm（GB/T 3923.1）。

• 耐磨性：马丁代尔耐磨测试≥50,000 转（ISO 12947-2）。

四、测试与认证标准

1. 性能测试

• 高温测试：260℃恒温 24 小时后，尺寸变化率≤1%（ISO 6330）。

• 阻燃性：氧指数≥95%（ASTM D2863），自熄时间≤5 秒。

2. 行业认证

• 环保认证：符合 GB 16297-1996 大气污染物排放标准。

• 安全认证：CE（MD 指令 2014/68/EU）、ASME BPVC（锅炉压力容器标准）。

• 特殊领域：食品级需 FDA 认证，防爆型需 ATEX 认证（II 2G Ex db IIC T4 Gb）。

五、应用场景特殊要求

1. 化工行业

• 抗静电处理：表面电阻率≤1×10⁹Ω（GB/T 12703.4），防止粉尘爆炸。

• 耐溶剂性：针对苯、二甲苯等溶剂，需提供溶胀率≤0.5% 的测试报告。

2. 燃煤电厂

• 抗飞灰磨损：添加碳化硅颗粒增强层，磨损量≤0.1g/1000 次（ASTM G65）。

• 脱硝适应性：耐受 NH₃与 SO₃反应生成的硫酸氢铵腐蚀。

六、安装与维护设计

1. 接口设计

• 袋口与花板的密封：采用弹性胀圈或硅胶密封圈，泄漏率≤0.01%。

• 反吹接口：适配脉冲喷吹系统，喷吹压力 0.4-0.6MPa。

2. 寿命保障

• 防结露设计：通过 PTFE 膜疏水处理（接触角≥110°），避免酸性冷凝液腐蚀。

• 可清洗性：水洗 50 次后过滤效率下降≤5%（ISO 11716）。

七、设计文档要求

• 技术参数表：包含克重、耐温、过滤精度、压降曲线等。

• 认证文件：提供第三方检测报告（如 SGS、TÜV）及材料安全数据表（MSDS）。

• 安装手册：标注张力控制（如张紧力≤15N/cm）、检修周期（建议 6-12 个月）。
